Крита бочка для коней 17,6 м

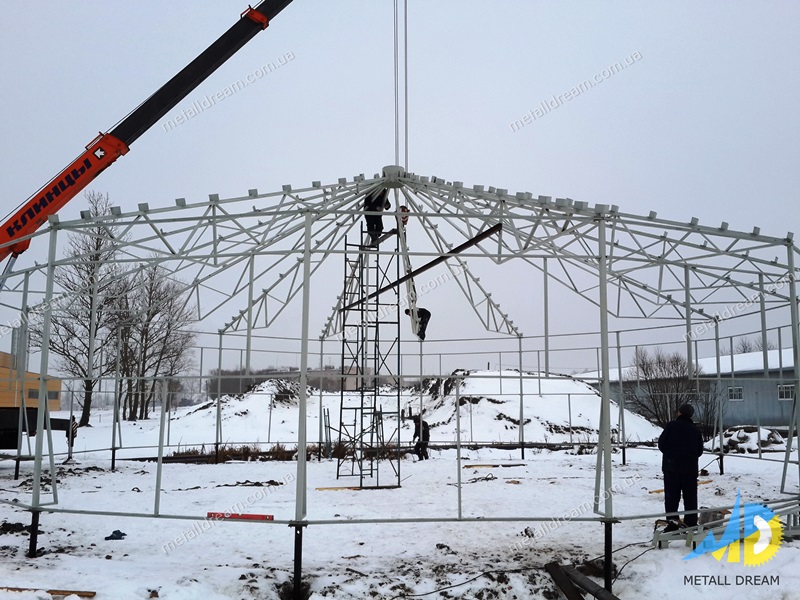

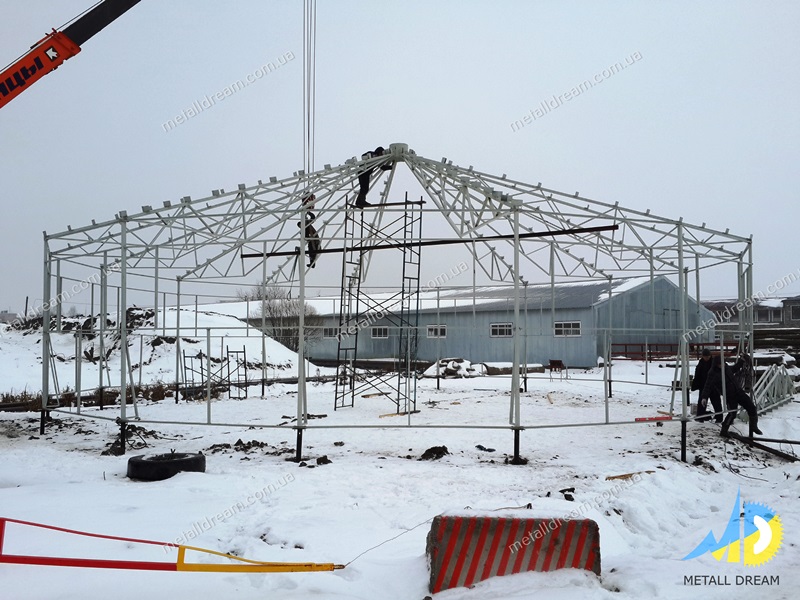

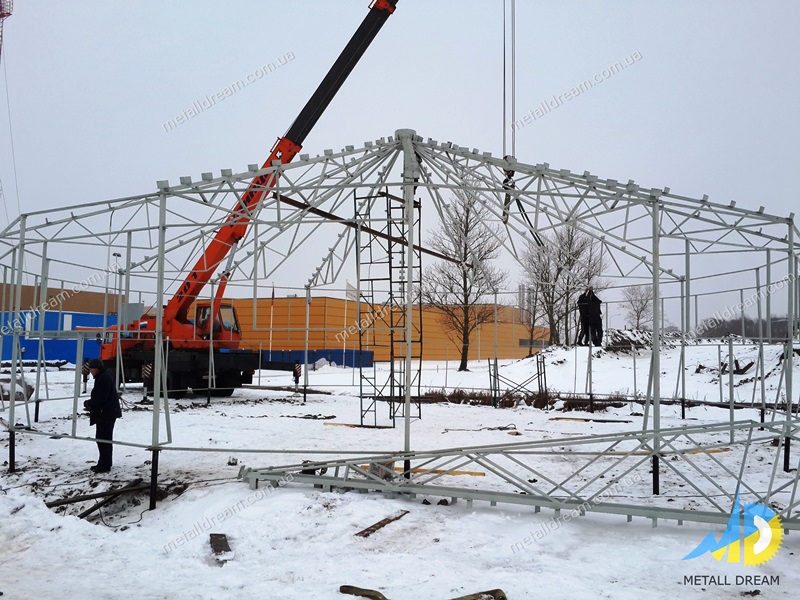

Крита бочка для коней являє собою сталевий каркас із радіально розташованих несучих ребер, які спираються на міцний фундамент і з’єднані зверху на опорному кільці. Монтаж конструкції  бочки для тренінгу коней (кінного манежу) здійснюють методом посекційної збірки всіх несучих елементів за допомогою автокрана.
Крита бочка для коней (Круглий кінний манеж) виготовляються діаметром від 12 до 30м. і мають різні конструкційні варіанти – конічний і купольний. Альтернативна назва – кордовий манеж, манеж для роботи на корді (для роботи в руках, для роботи на вольту). Фундамент – свайний. Болтова збірка без застосування зварювання, як конструктор – купив і збирай сам! У колон металокаркаса є похила площина для влаштування дерев’яного відбійника, ухил 10 градусів.

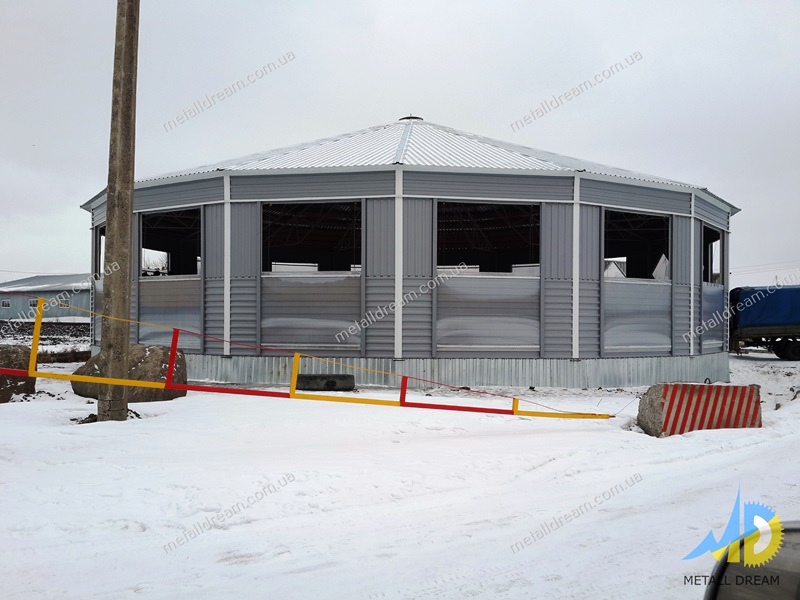

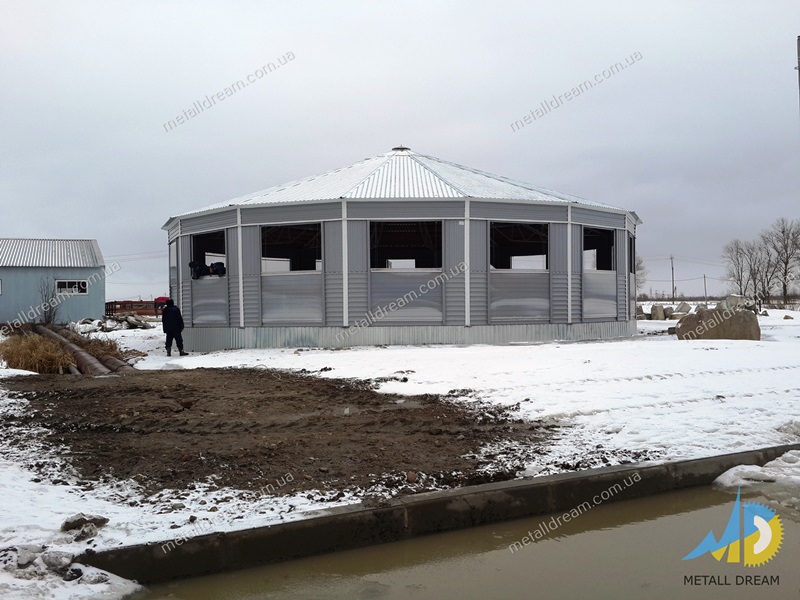

Виготовлення та монтаж металокаркаса циліндричного кінного манежу діаметром 17,6 метра з подальшою обшивкою профнастилом по дерев’яній обрешітці

Загальні дані

Проект манежу для тренінгу коней виконаний фахівцями MetallDreamUA.
Проект розроблено для будівництва в м. Київ та Київської області, стосовно наступних умов будівництва:
район будівництва – Київська область;
розрахункова мінусова температура до -26 градусів за Цельсієм;
розрахункове снігове навантаження S = 1,8кПа (III-ий сніговий район за СНиП 2.01.07-85*);
нормативне вітрове навантаження W=0,3кПа (II-ий вітровий район за СНиП 2.01.07-85*);
ступінь вогнестійкості будівлі – V;
клас відповідальності за призначенням – III;
за умовну позначку (+-) 0,000м прийнято позначку верху з/б цоколя.
Технічні рішення, прийняті в проекті, відповідають вимогам екологічних, санітарно-гігієнічних, протипожежних та інших норм, що діють на території України, і забезпечують безпечну для життя і здоров’я людей експлуатацію об’єкта за дотримання передбачених проектом заходів.

Технічна характеристика будівлі

Споруда шатрового типу кругла в плані:
основний діаметр 17,6м;
висота до низу несучої конструкції 3,5 м (висота стін), висота у верхній точці 7м;
основні будівельні показники:
площа забудови – 350 м.кв.;
корисна площа – 243 м.кв.;
будівельний об’єм 2000 м.куб;
маса будівельних конструкцій без покрівлі – 8т.

Конструктивні рішення

Конструкція металева каркасна, кругла в плані. Несучими елементами є: колони, встановлені по периметру (по колу); обв’язувальне кільце, встановлене на колони; кроквяні ферми, встановлені радіально, що спираються на обв’язувальне кільце та з’єднані в центрі (у вершині) за допомогою опорного вузла.

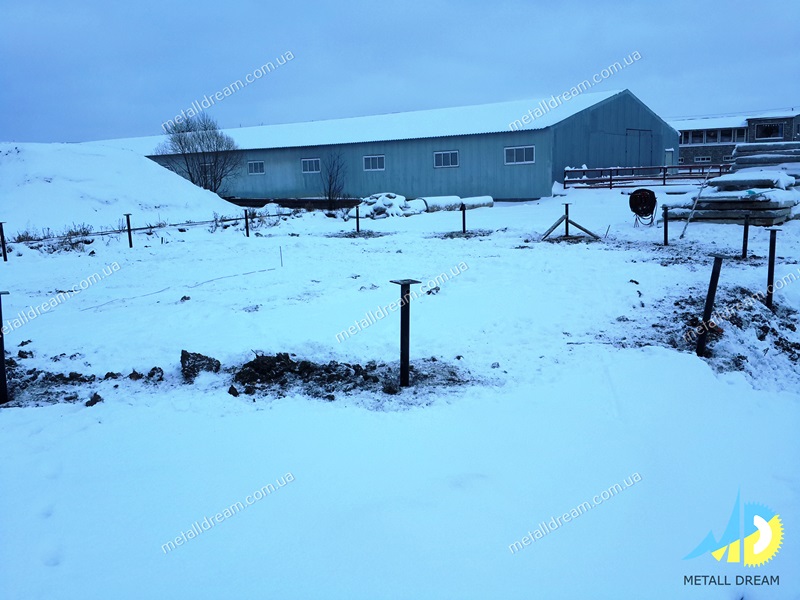

Металевий каркас може бути встановлений на рівний бетонний майданчик, до якого колони закріплюються за допомогою анкерів, наприклад, розтискних або клинових. За відсутності бетонного майданчика каркас може бути встановлений на тимчасові опори, наприклад, на гвинтові палі, встановлені також по периметру. Кріплення каркаса до гвинтових паль, в даному випадку, здійснюється за допомогою опорного кільця. Всі елементи металокаркаса з’єднуються болтами.

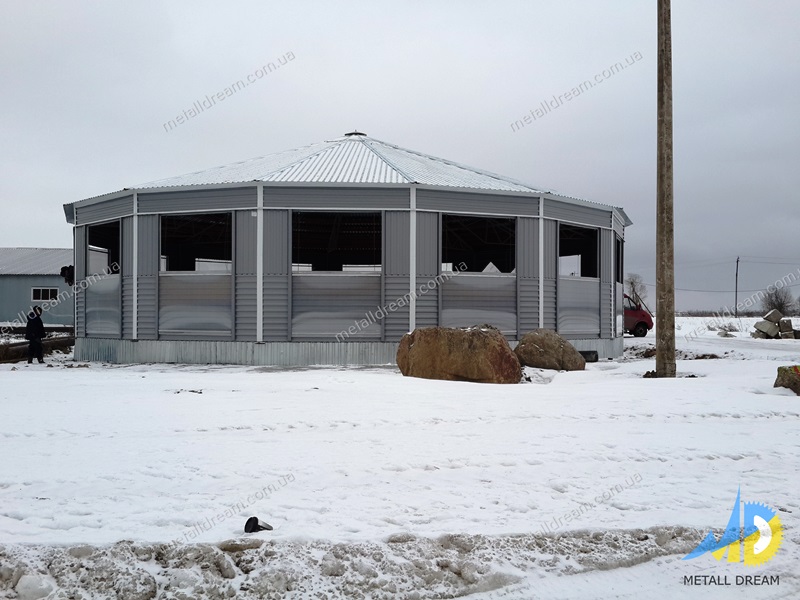

Огороджувальними конструкціями стін є: профільований лист або інший гідроізолювальний матеріал, наприклад, тент, закріплений до металевого каркаса гвинтами-самонарізувачами.

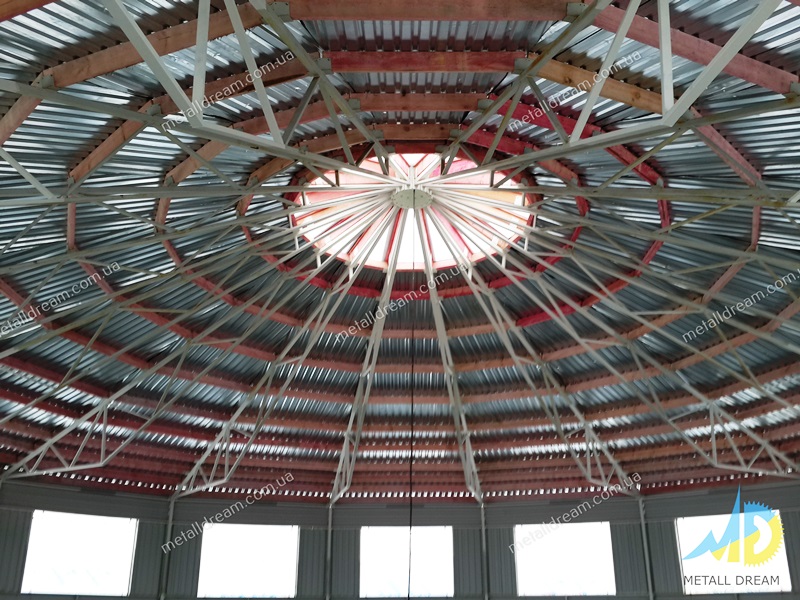

Покрівля, аналогічно стінам, може бути виконана з профільованого листа або іншого гідроізолюючого матеріалу. Кріплення покрівельного матеріалу до каркаса здійснюється за допомогою дерев’яних прогонів самонарізними гвинтами. Дерев’яні прогони встановлені тангенціально і закріплені до ферм каркаса болтами.
Металеві конструкції захищені від корозії ґрунтом ГФ-021 і емаллю ПФ-115. Також можливим варіантом покриття металевої конструкції є метод гарячого цинкування. Дерев’яні конструкції просякнуті антисептиком “Тент”.

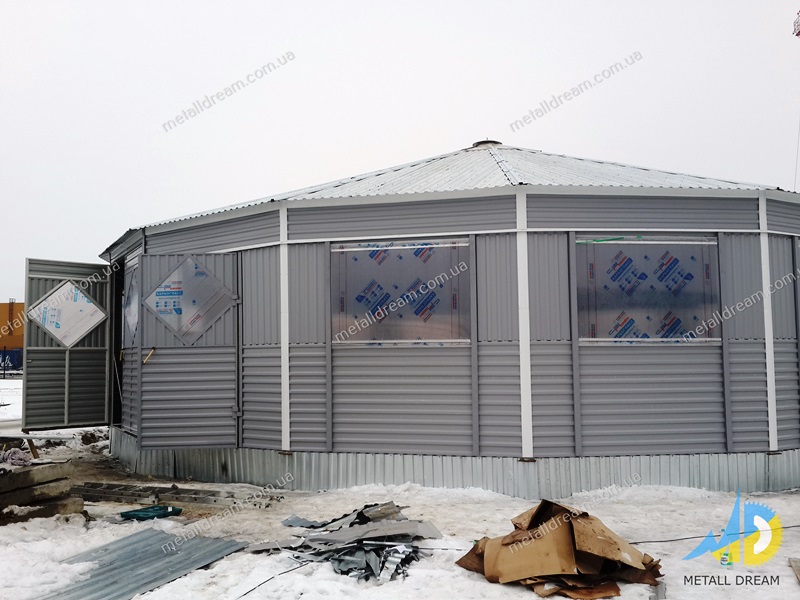

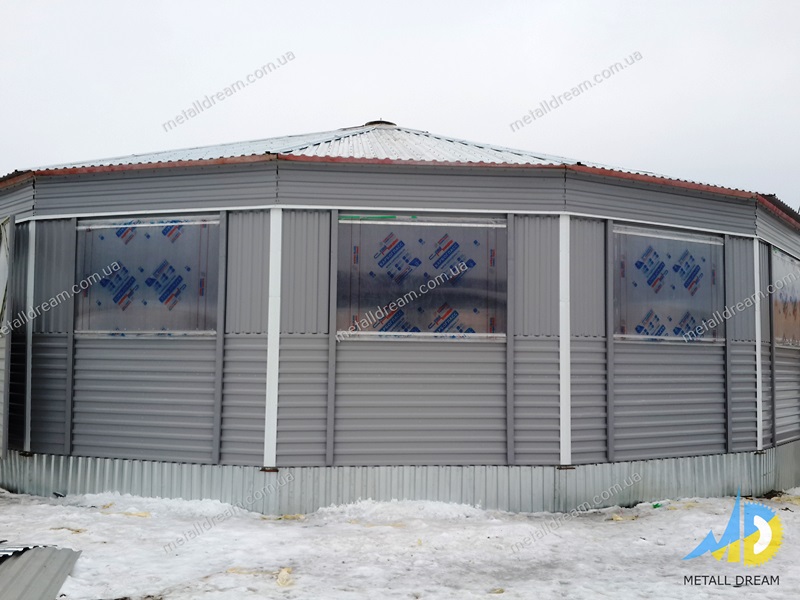

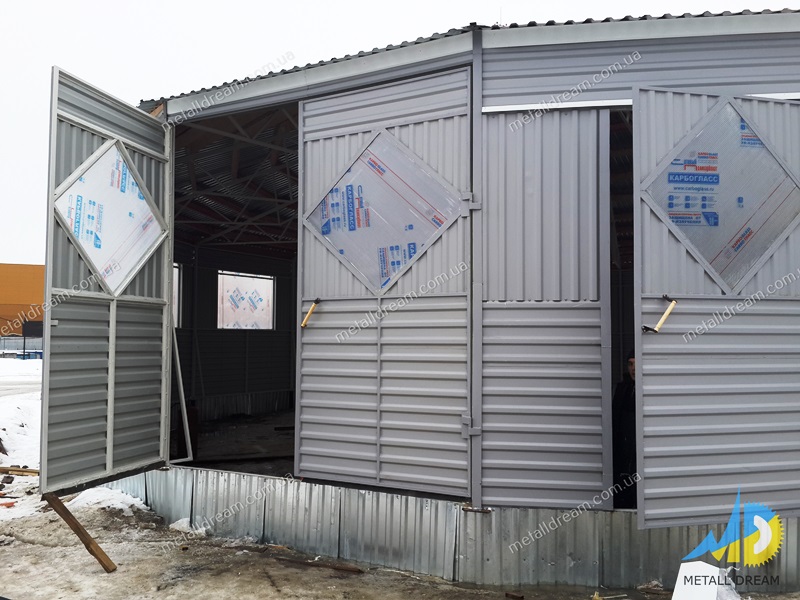

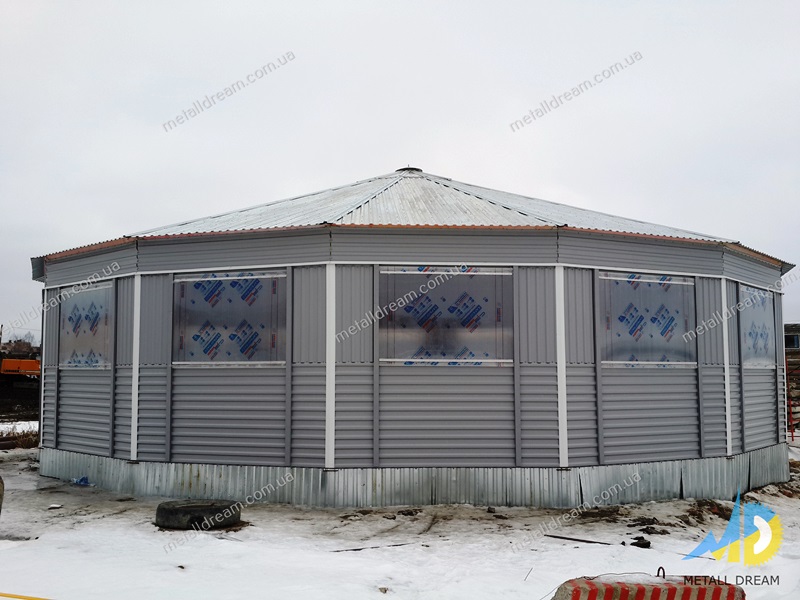

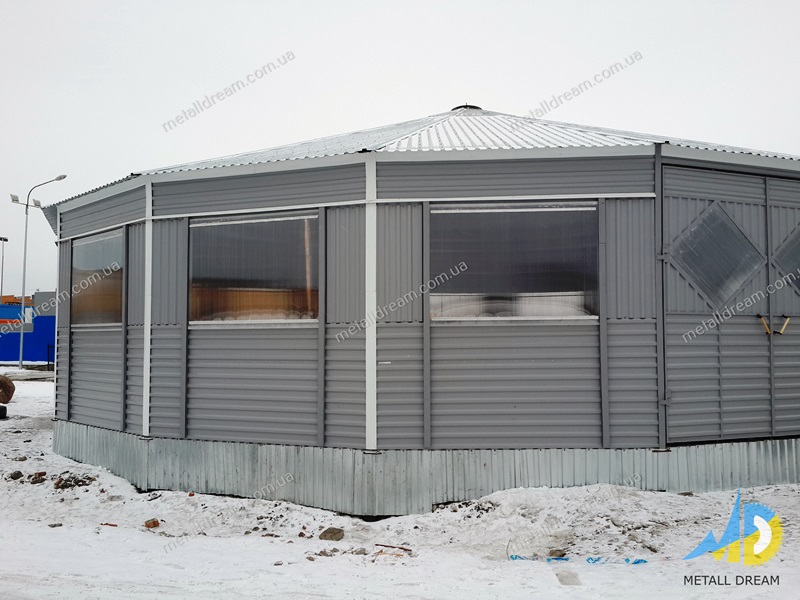

По периметру манежу в стінах встановлені штори зі стільникового полікарбонатного скла з можливістю одиночного або групового відкривання.

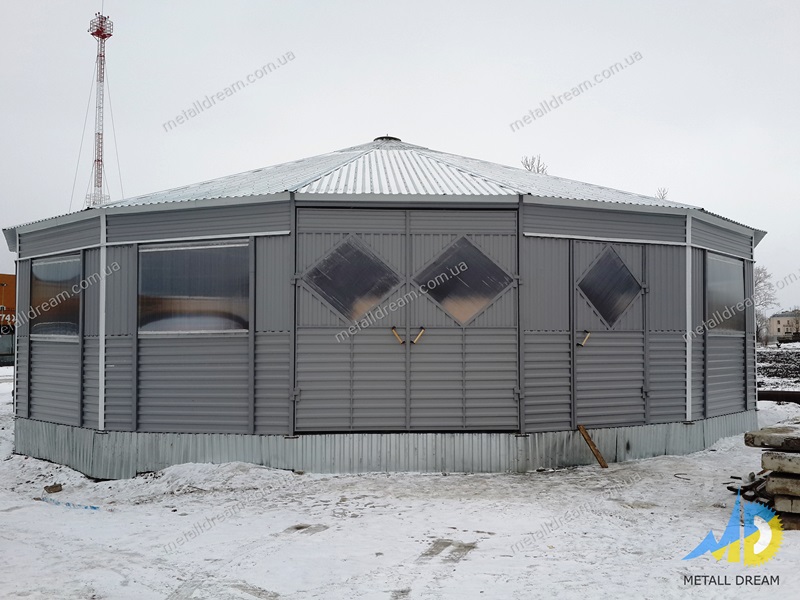

Манеж забезпечений одними воротами й однією хвірткою. Ворота розпашні двостулкові, хвіртка однопільна. Ворота і хвіртка можуть бути виконані металевими або дерев’яними.
Манеж, призначений для вигулу коней, оснащений по периметру похилим бортом на висоту до 1,5 м. Похилий борт може бути виконаний дерев’яним, наприклад, зі струганої дошки, яка кріпиться до металокаркасу самонарізними гвинтами.

Комплект постачання

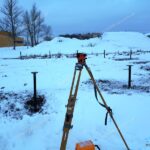

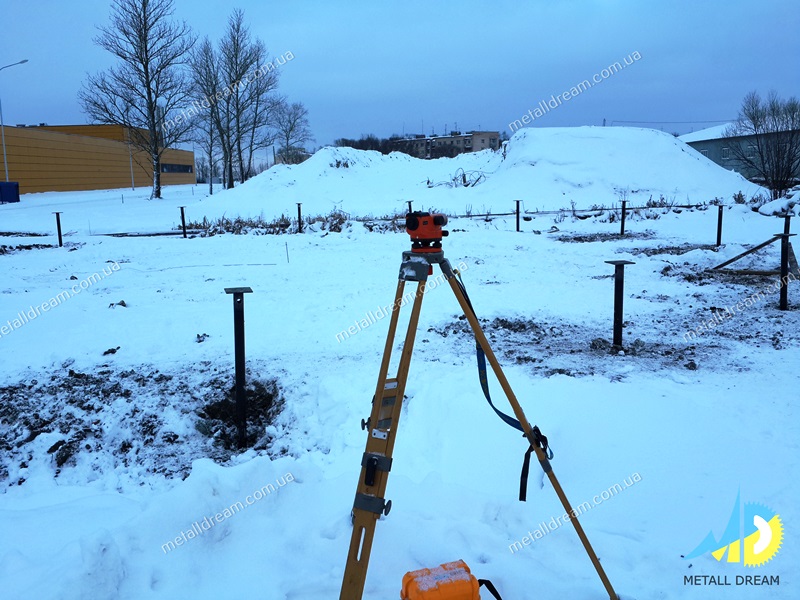

сваї гвинтові завдовжки 2,5 м і діаметром 76мм – 16шт;
металокаркас – 1 комплект (за окремою специфікацією);
ворота двостулкові розміром 3,5м*3,5м – 1шт;
хвіртка розміром 1,2м*2,5м – 1шт;
прогони дерев’яні – 1 комплект (за окремою специфікацією);
набір елементів покрівлі з профільованого листа, включно з кріпленням і добірними елементами (за окремою специфікацією);
набір елементів покрівлі зі стільникового полікарбонатного листа, включно з герметиком і добірними елементами;
віконні штори, включно із системами їхнього відкривання – 14 комплектів;
набір елементів огороджувальних конструкцій стін із профільованого листа, включно з кріпленням, нащільниками та іншими добірними елементами (за окремою специфікацією).
