Бочка для тренінгу коней 16 м

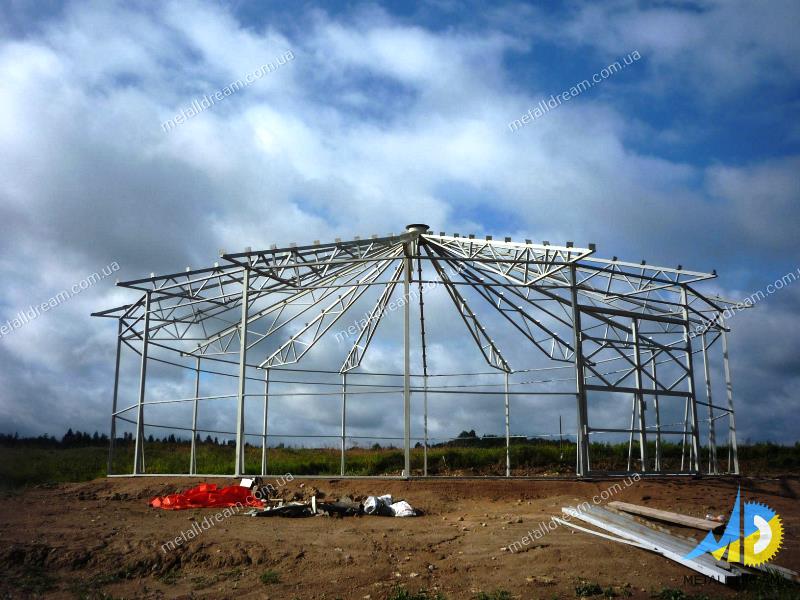

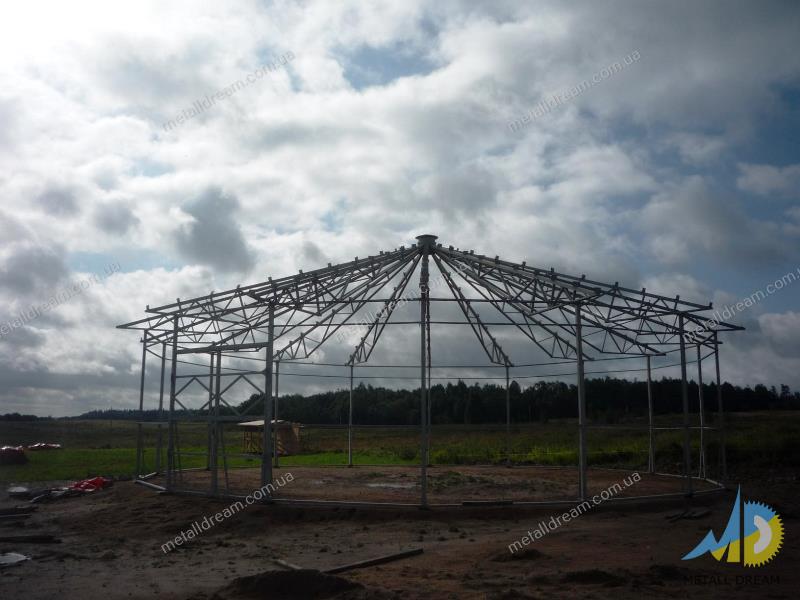

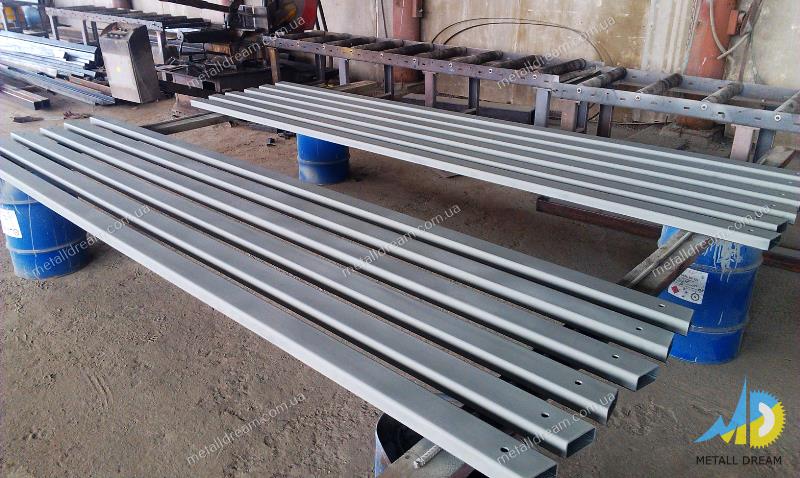

Бочка для тренінгу коней являє собою сталевий каркас із радіально розташованих несучих ребер, які спираються на міцний фундамент і з’єднані зверху на опорному кільці. Монтаж конструкції  бочки для тренінгу коней (кінного манежу) здійснюють методом посекційної збірки всіх несучих елементів за допомогою автокрана.

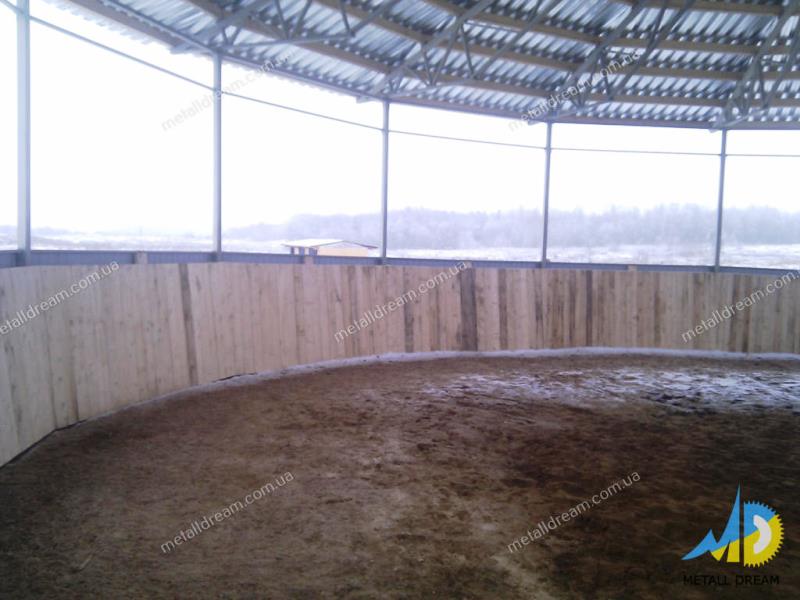

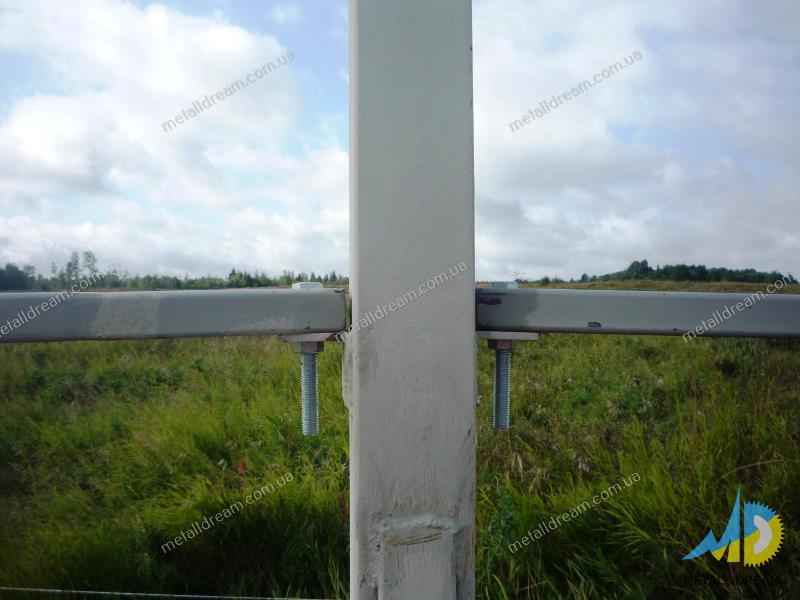

Бочка для тренінгу коней (Круглий кінний манеж) виготовляються діаметром від 12 до 30м. і мають різні конструкційні варіанти – конічний і купольний. Альтернативна назва – кордовий манеж, манеж для роботи на корді (для роботи в руках, для роботи на вольту). Фундамент – свайний. Болтова збірка без застосування зварювання, як конструктор – купив і збирай сам! У колон металокаркаса є похила площина для влаштування дерев’яного відбійника, ухил 10 градусів.

Загальні дані

Проект манежу для тренінгу коней виконаний фахівцями MetallDreamUA.
Проект розроблено для будівництва в м. Київ та Київської області, стосовно наступних умов будівництва:
район будівництва – Київська область;
розрахункова мінусова температура до -26 градусів за Цельсієм;
розрахункове снігове навантаження S = 1,8кПа (III-ий сніговий район за СНиП 2.01.07-85*);
нормативне вітрове навантаження W=0,3кПа (II-ий вітровий район за СНиП 2.01.07-85*);
ступінь вогнестійкості будівлі – V;
клас відповідальності за призначенням – III;
за умовну позначку (+-) 0,000м прийнято позначку верху з/б цоколя.
Технічні рішення, прийняті в проекті, відповідають вимогам екологічних, санітарно-гігієнічних, протипожежних та інших норм, що діють на території України, і забезпечують безпечну для життя і здоров’я людей експлуатацію об’єкта за дотримання передбачених проектом заходів.

Технічна характеристика будівлі

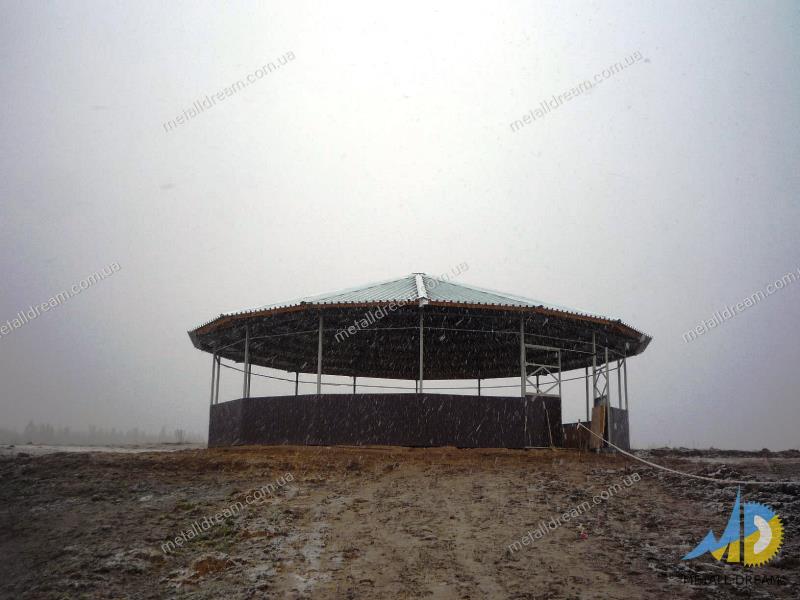

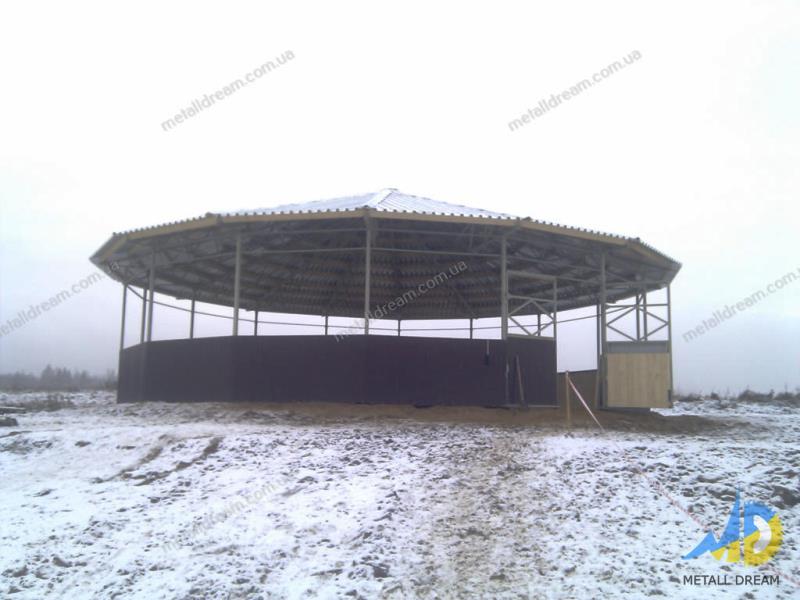

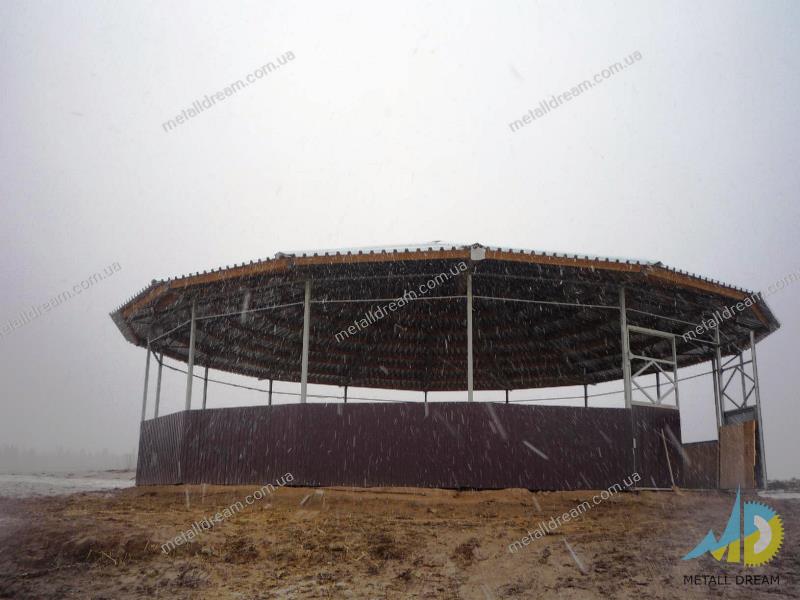

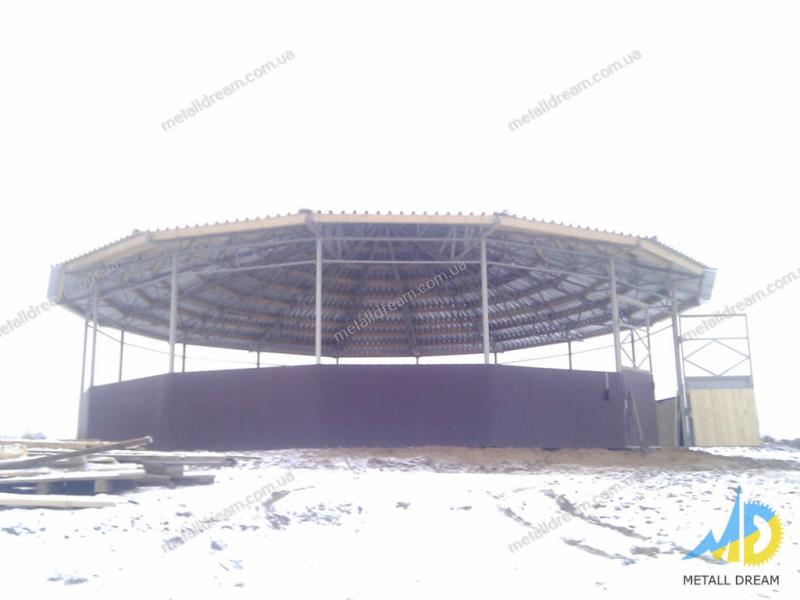

Споруда шатрового типу кругла в плані:
основний діаметр 16м;
висота до низу несучої конструкції 4 м (висота стін), висота у верхній точці 7,2 м;
основні будівельні показники:
площа забудови – 214 м.кв.;
корисна площа – 200 м.кв.;
будівельний об’єм 1650 м.куб;
маса будівельних конструкцій без покрівлі – 8т.

Конструктивні рішення

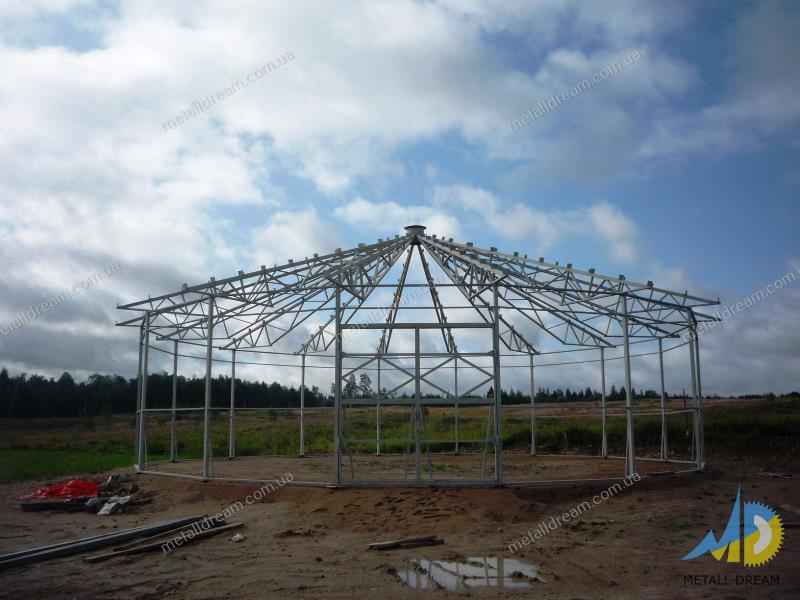

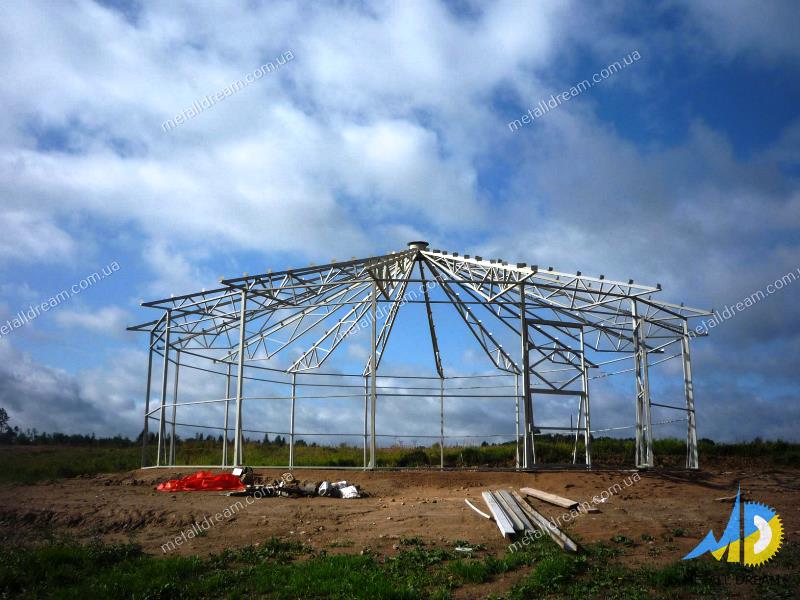

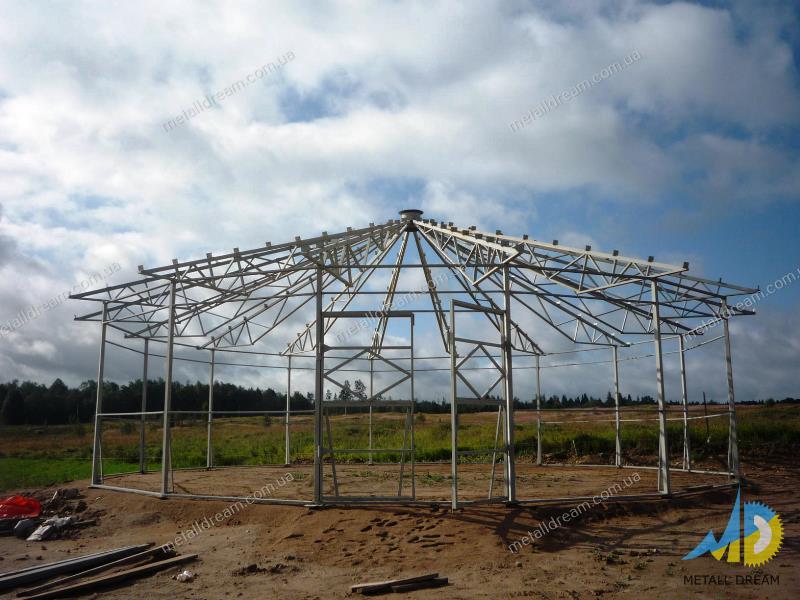

Несучий остов навісу утворений металевим каркасом.

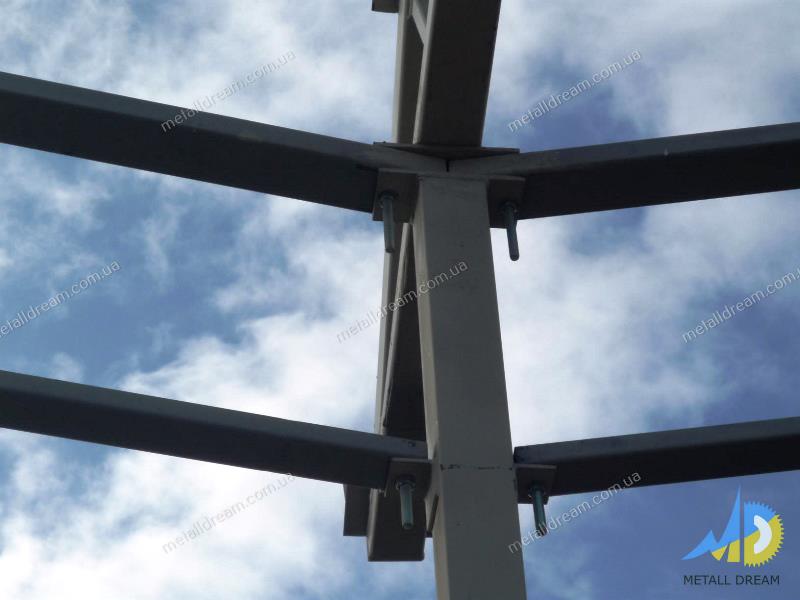

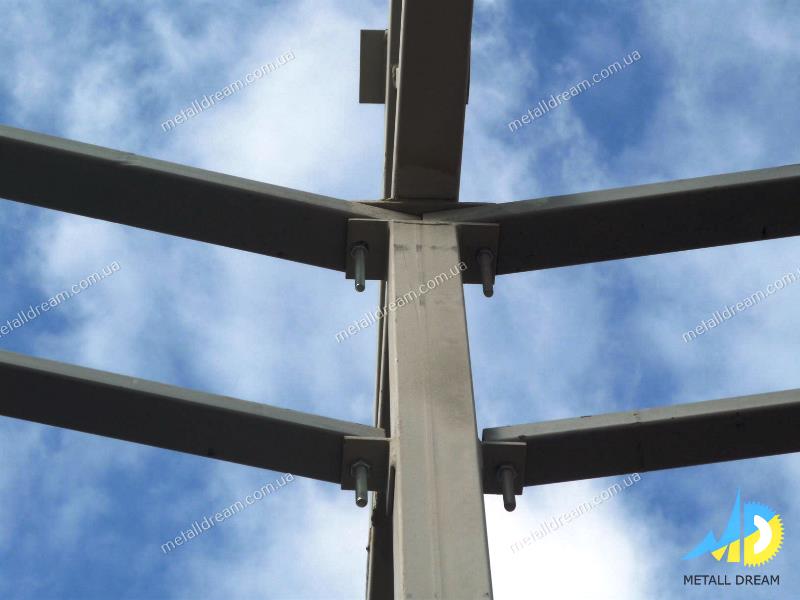

На колони, встановлені за радіусом, закріплено несуче кільце.

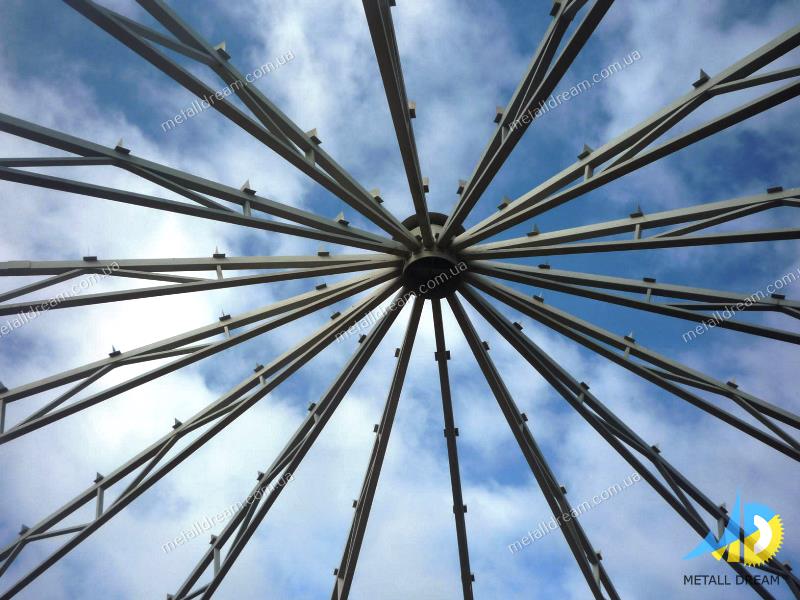

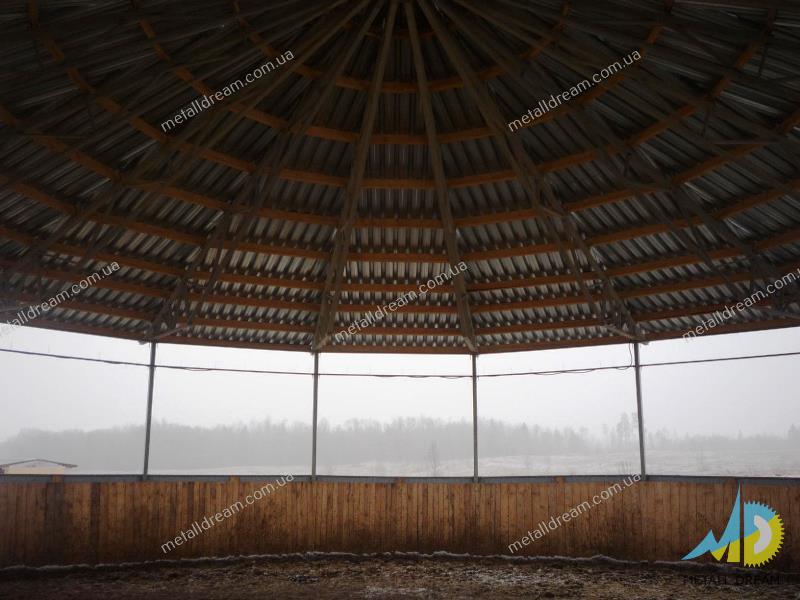

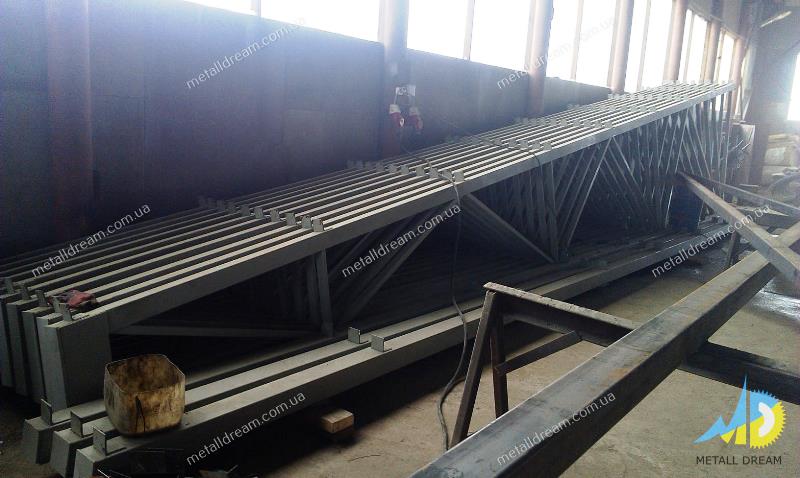

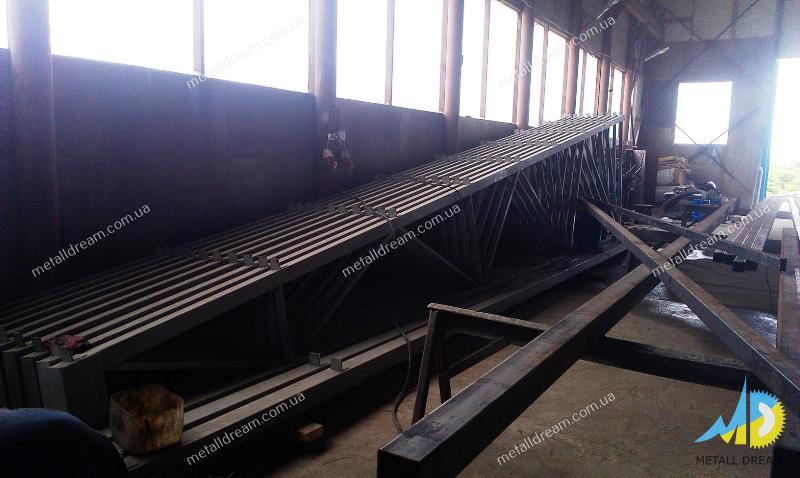

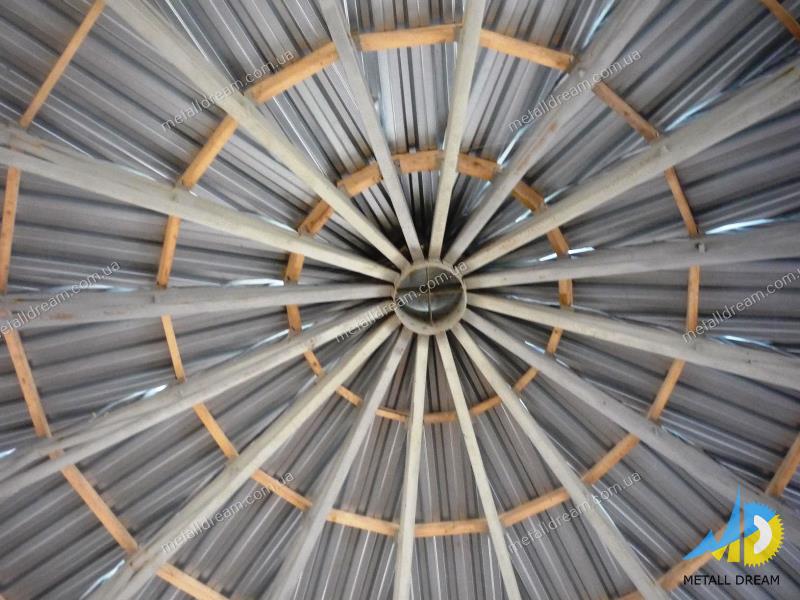

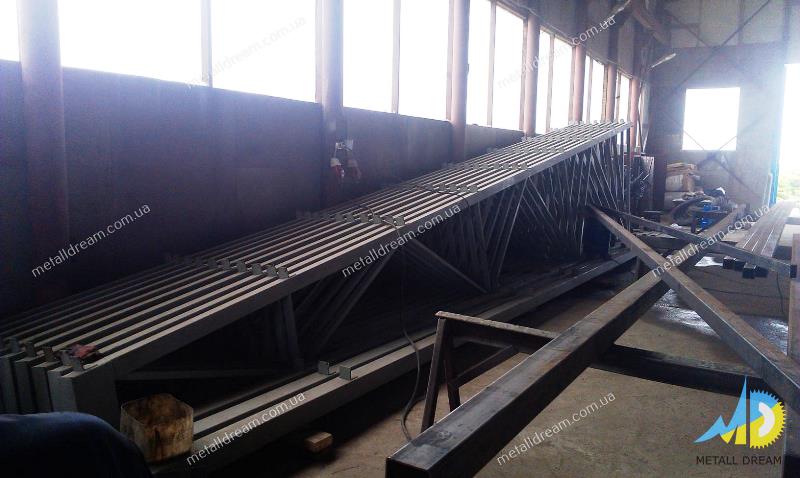

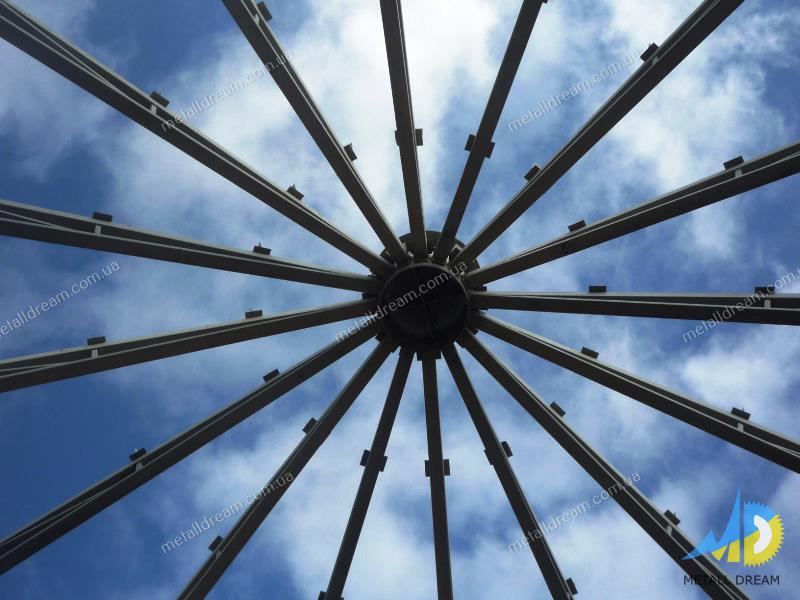

Радіально встановлені ферми, однією стороною спираються на це кільце, іншою з’єднані між собою верхнім кільцем. Кут нахилу верхніх поясів ферм відносно горизонту становить 20 градусів. На верхнє кільце встановлено світловий ліхтар шатрового типу. Міцність і стійкість несучого остова забезпечується спільною просторовою роботою колон, нижнього і верхнього опорного кільця, ферм і ліхтаря. Нижнє і верхнє кільця і симетрично встановлені радіальні ферми утворюють усічений конус. Нижньою основою конус встановлений на колони.

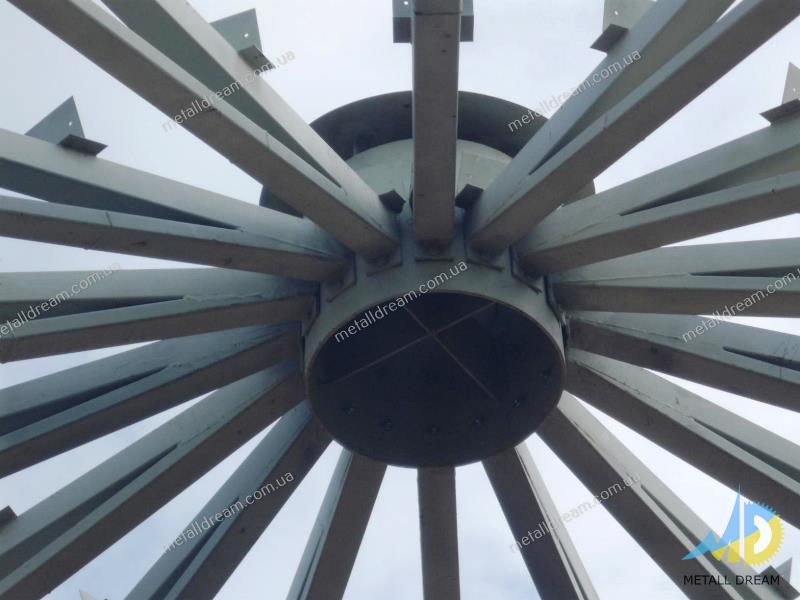

Нижнє кільце сприймає розтягувальні навантаження від розпору радіальних ферм, верхнє кільце сприймає стискальні навантаження від ваги покрівлі та ліхтаря.

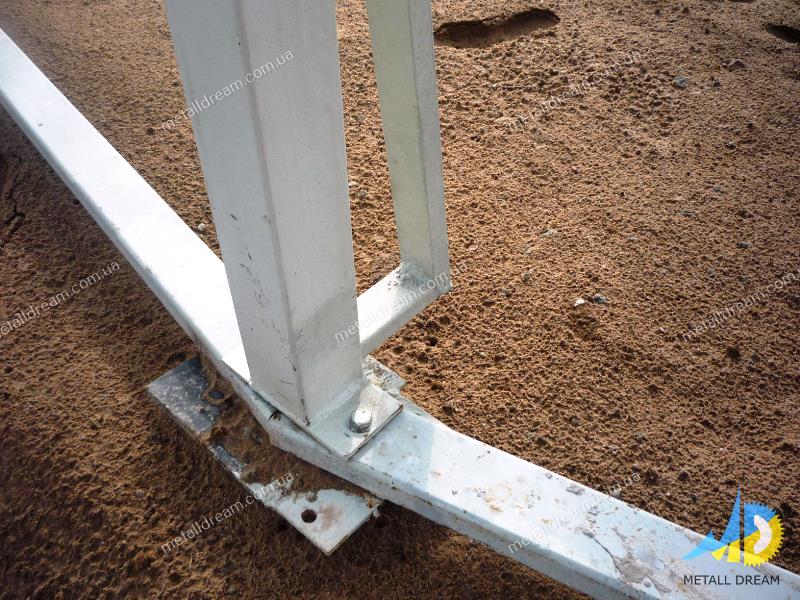

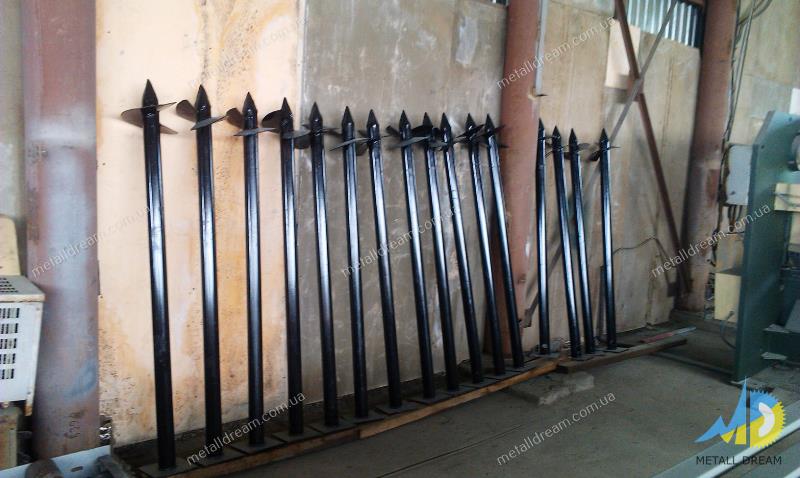

Фундамент манежу пальовий, глибина 1.6 метра.

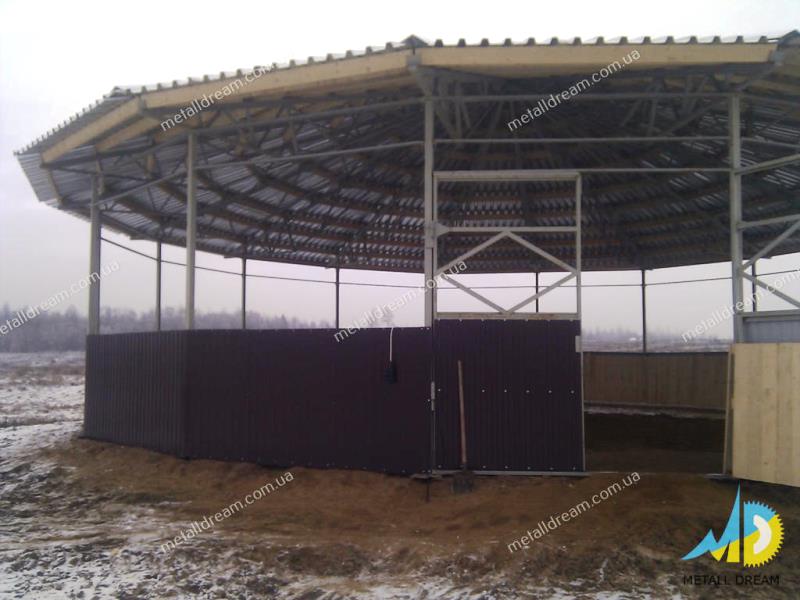

Ворота металеві розпашні двостулкові.

Захист від корозії

Металеві вироби покриті двома шарами ґрунту-емалі.
