Бочка для тренування коней 21,5 м

Бочка для тренування коней являє собою сталевий каркас із радіально розташованих несучих ребер, які спираються на міцний фундамент і з’єднані зверху на опорному кільці. Монтаж конструкції  бочки для тренінгу коней (кінного манежу) здійснюють методом посекційної збірки всіх несучих елементів за допомогою автокрана.
Бочка для тренування коней (Круглий кінний манеж) виготовляються діаметром від 12 до 30м. і мають різні конструкційні варіанти – конічний і купольний. Альтернативна назва – кордовий манеж, манеж для роботи на корді (для роботи в руках, для роботи на вольту).

Загальні дані

Проект манежу для тренінгу коней виконаний фахівцями MetallDreamUA.
Проект розроблено для будівництва в м. Київ та Київської області, стосовно наступних умов будівництва:
район будівництва – Київська область;
розрахункова мінусова температура до -26 градусів за Цельсієм;
розрахункове снігове навантаження S = 1,8кПа (III-ий сніговий район за СНиП 2.01.07-85*);
нормативне вітрове навантаження W=0,3кПа (II-ий вітровий район за СНиП 2.01.07-85*);
ступінь вогнестійкості будівлі – V;
клас відповідальності за призначенням – III;
за умовну позначку (+-) 0,000м прийнято позначку верху з/б цоколя.
Технічні рішення, прийняті в проекті, відповідають вимогам екологічних, санітарно-гігієнічних, протипожежних та інших норм, що діють на території України, і забезпечують безпечну для життя і здоров’я людей експлуатацію об’єкта за дотримання передбачених проектом заходів.

Технічна характеристика будівлі

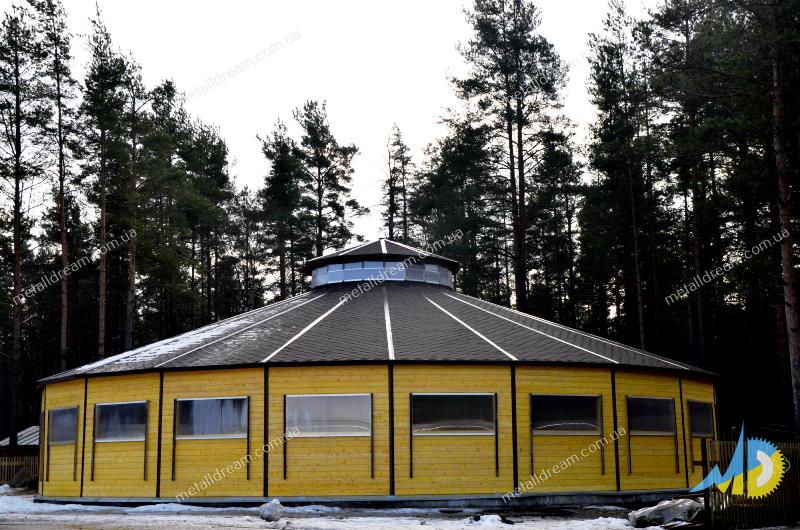

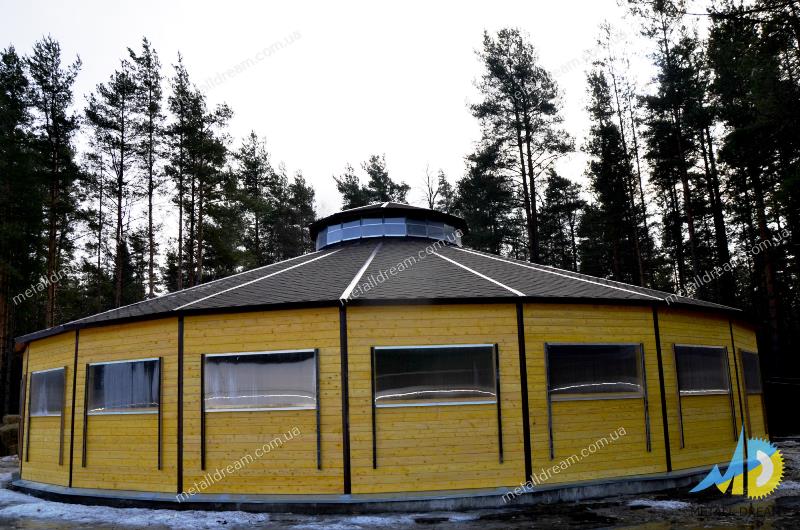

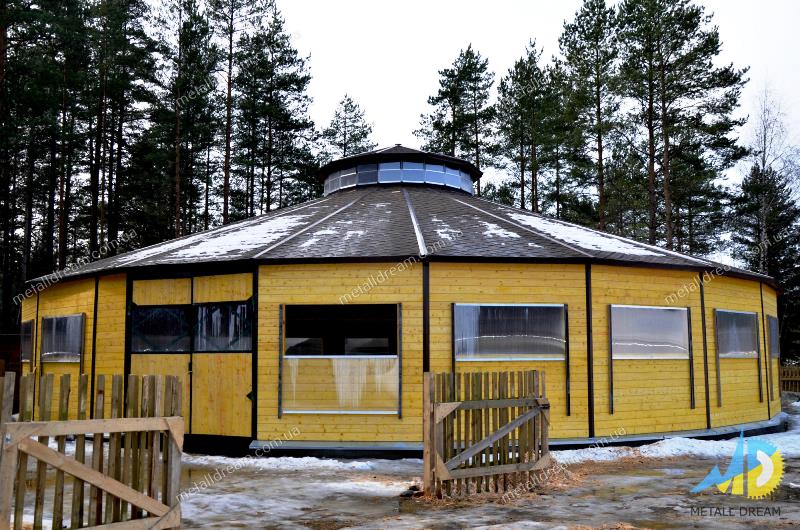

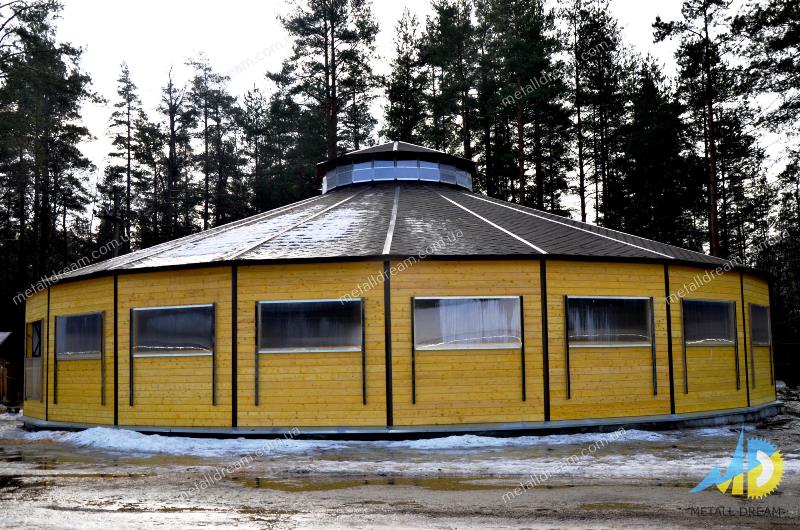

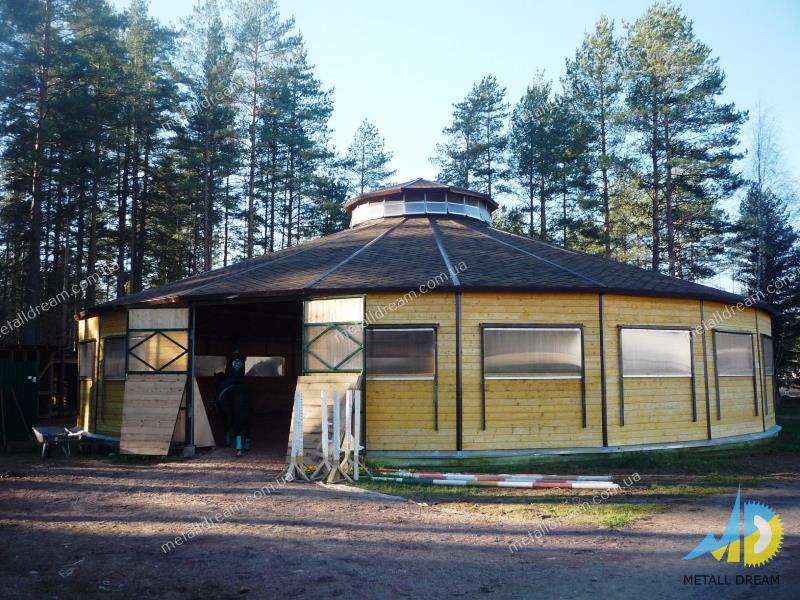

Споруда шатрового типу кругла в плані:
основний діаметр 21,5м;
висота до низу несучої конструкції 3,2 м (висота стін), висота у верхній точці 8,4 м;
основні будівельні показники:
площа забудови – 380м.кв.;
корисна площа – 314м.кв.;
будівельний об’єм 3154м.куб;
маса будівельних конструкцій без покрівлі – 16т.

Конструктивні рішення

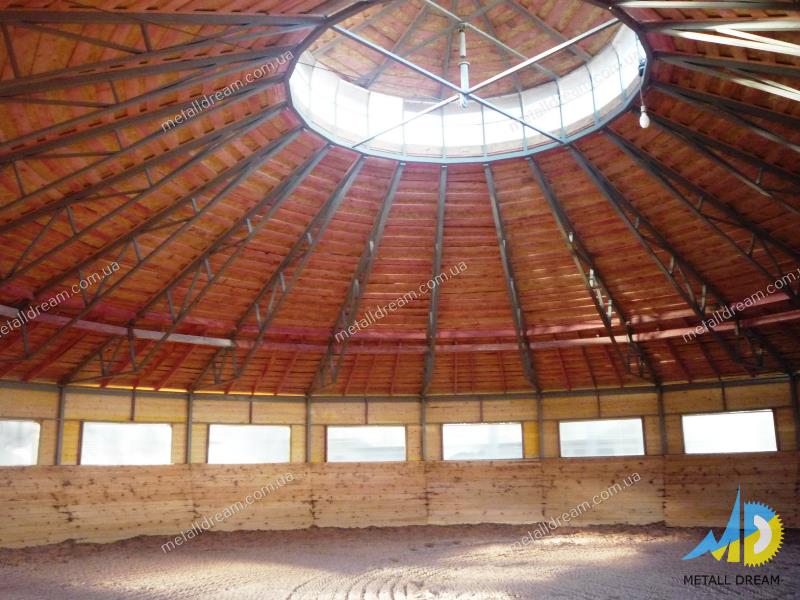

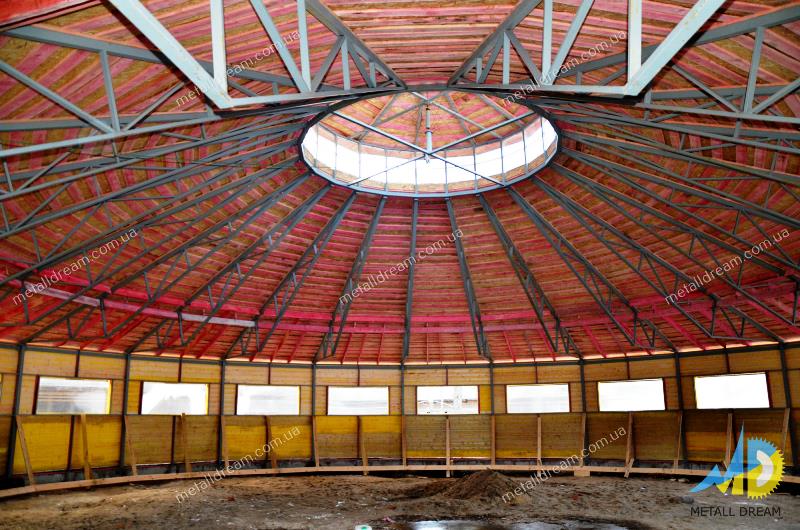

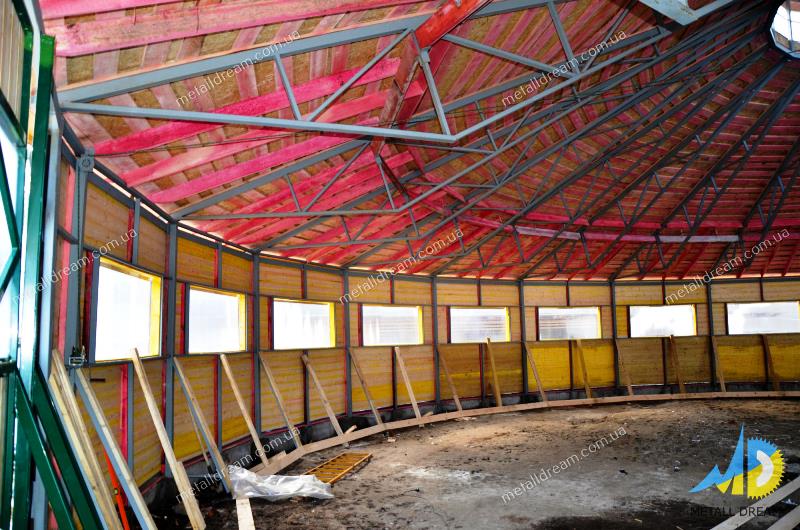

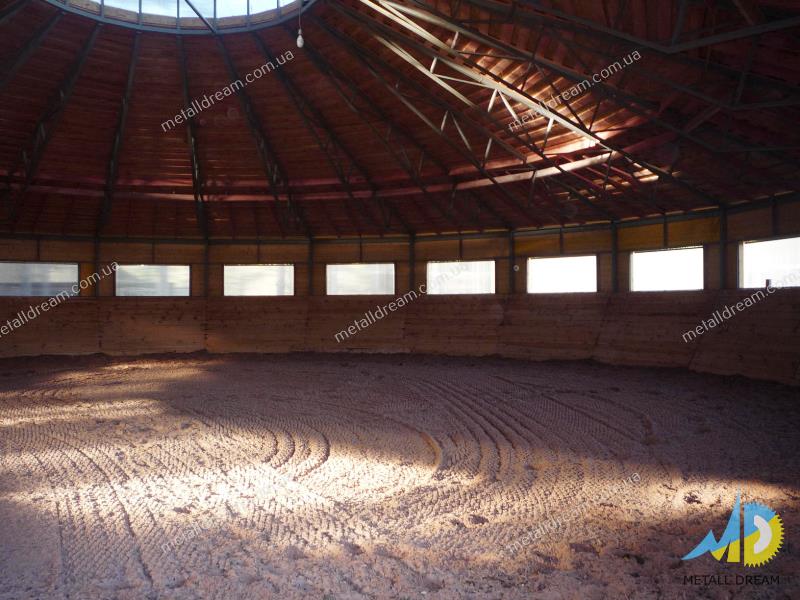

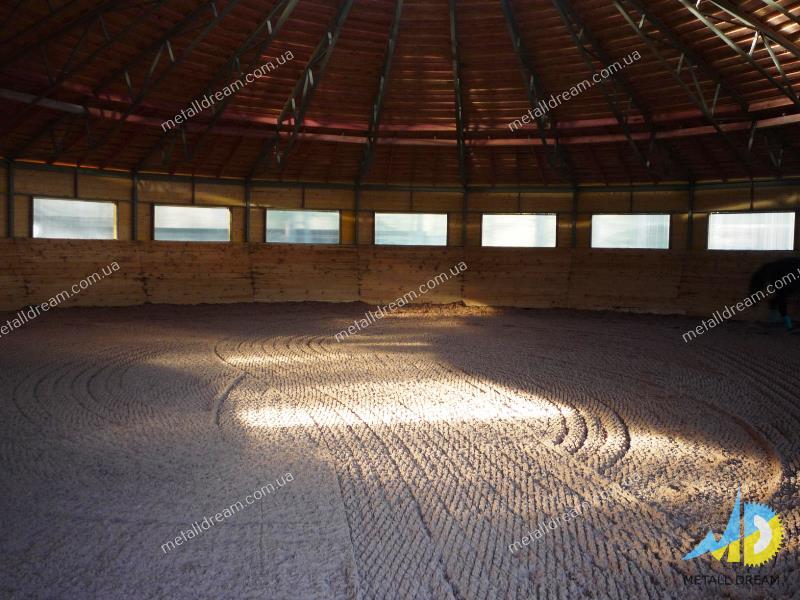

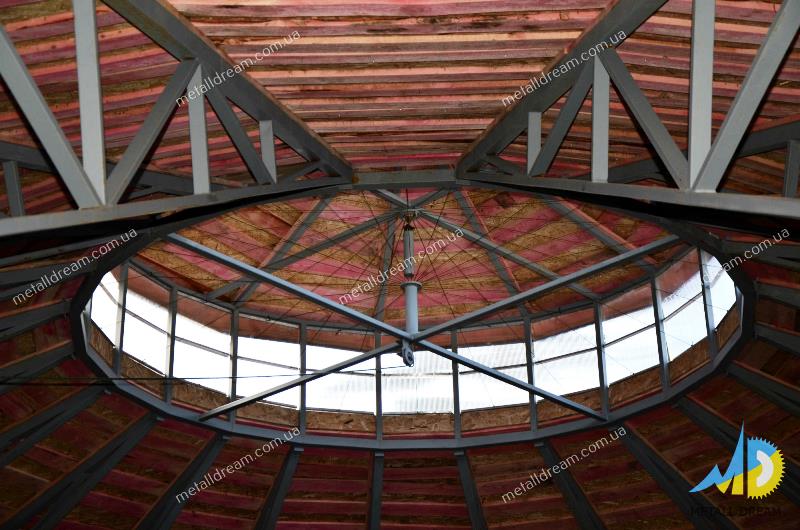

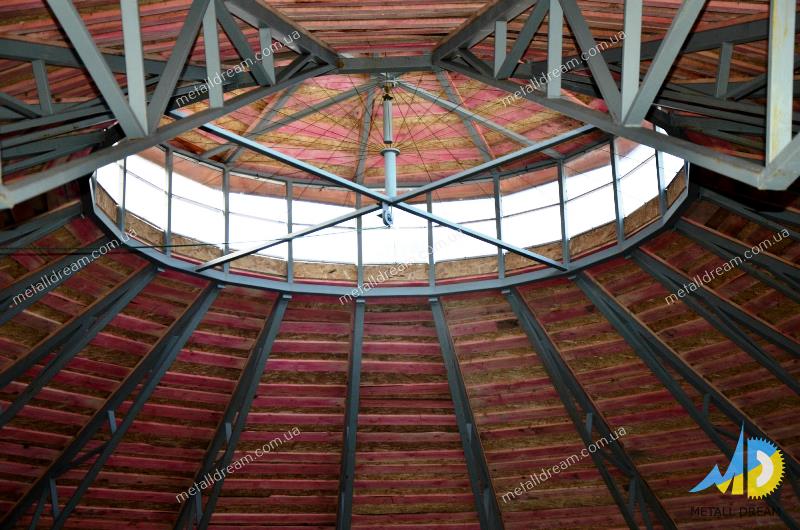

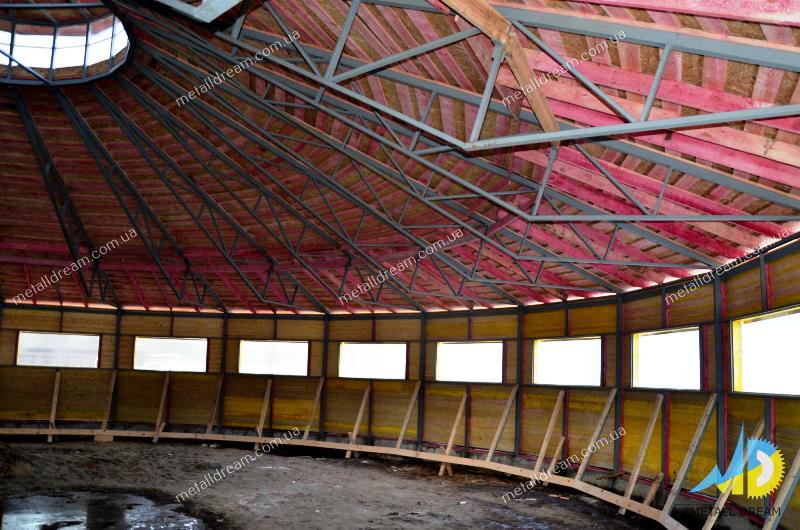

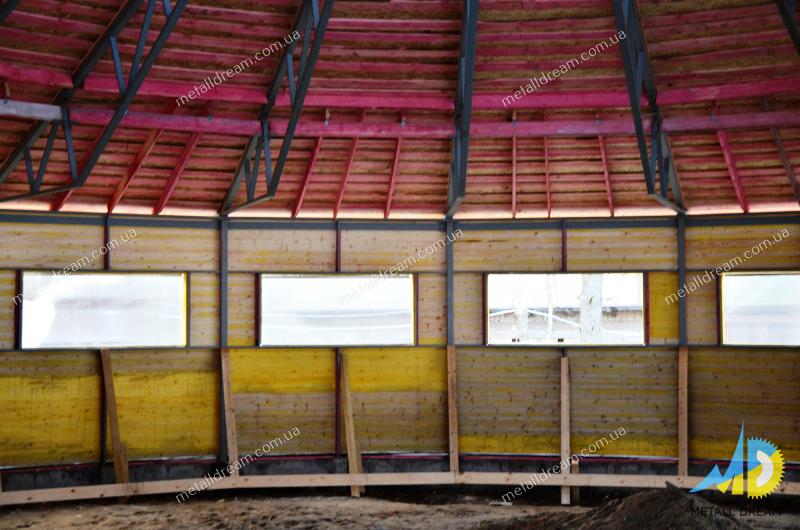

Несучий остов навісу утворений металевим каркасом. На колони, встановлені по радіусу, закріплено несуче кільце. Радіально встановлені ферми, однією стороною спираються на це кільце, іншою з’єднані між собою верхнім кільцем. Кут нахилу верхніх поясів ферм відносно горизонту становить 20 градусів. На верхнє кільце встановлено світловий ліхтар шатрового типу. Міцність і стійкість несучого остова забезпечується спільною просторовою роботою колон, нижнього і верхнього опорного кільця, ферм і ліхтаря. Нижнє і верхнє кільця і симетрично встановлені радіальні ферми утворюють усічений конус. Нижньою основою конус встановлений на колони. На верхню основу (кільце) встановлено ліхтар, виконаний у вигляді конуса.
Нижнє кільце сприймає розтягувальні навантаження від розпору радіальних ферм, верхнє кільце сприймає стискальні навантаження від ваги покрівлі та ліхтаря.
Фундамент манежу стрічковий монолітний залізобетонний кільцевий.

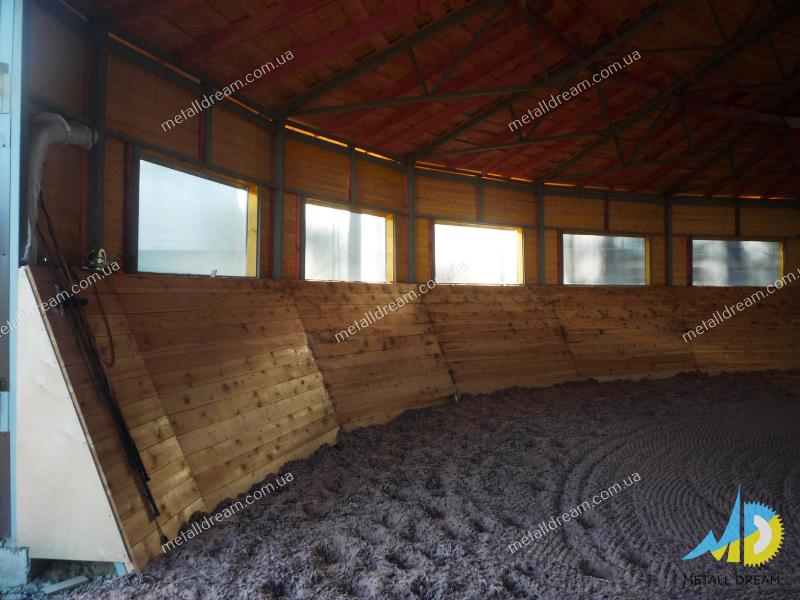

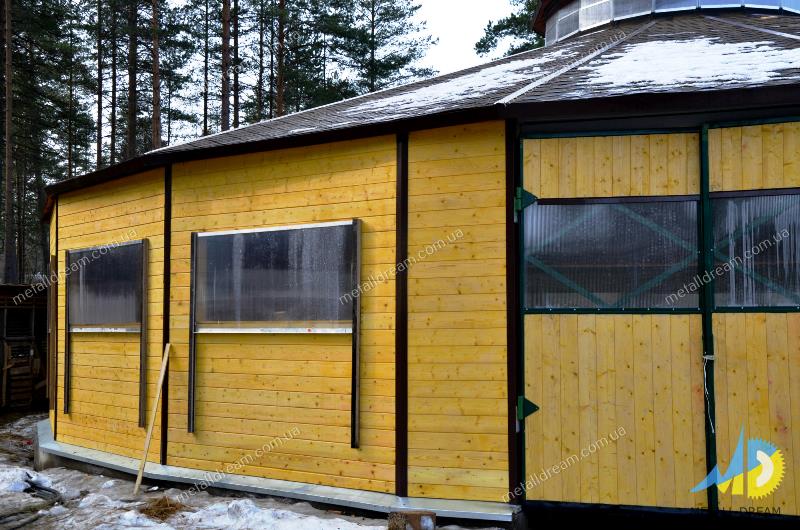

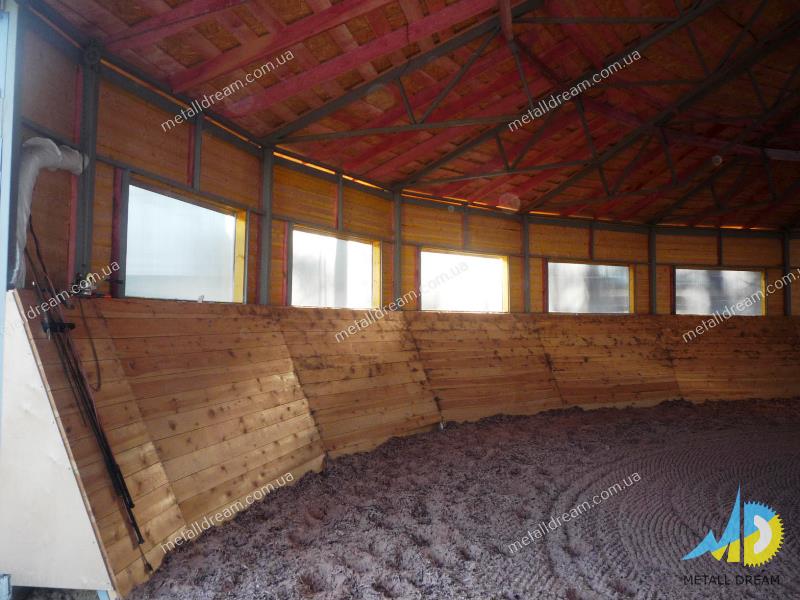

Стіни манежу дерев’яні з вагонки, що імітує брус. Вагонка закріплена до металевих колон, стійок і ригелів.
Покрівля манежу і ліхтаря виконана з м’якої черепиці, закріпленої до дерев’яних обрешіток.

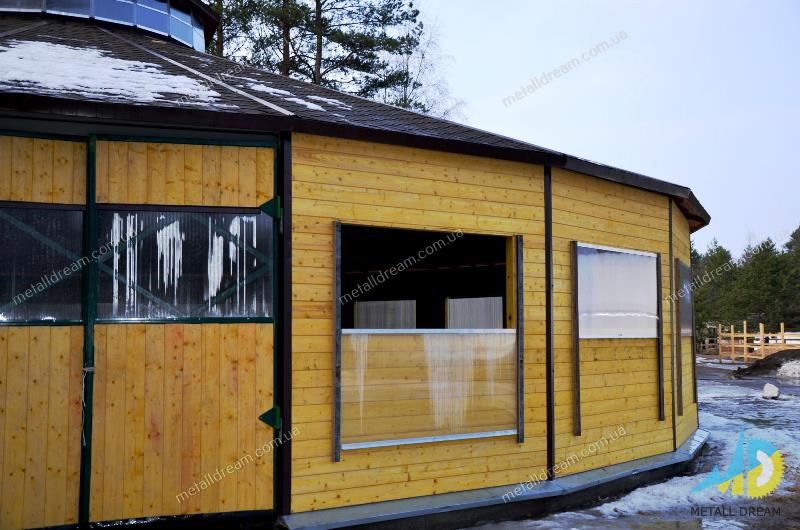

Вікна манежу по периметру стін з можливістю відкривання по вертикальних напрямних.

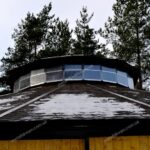

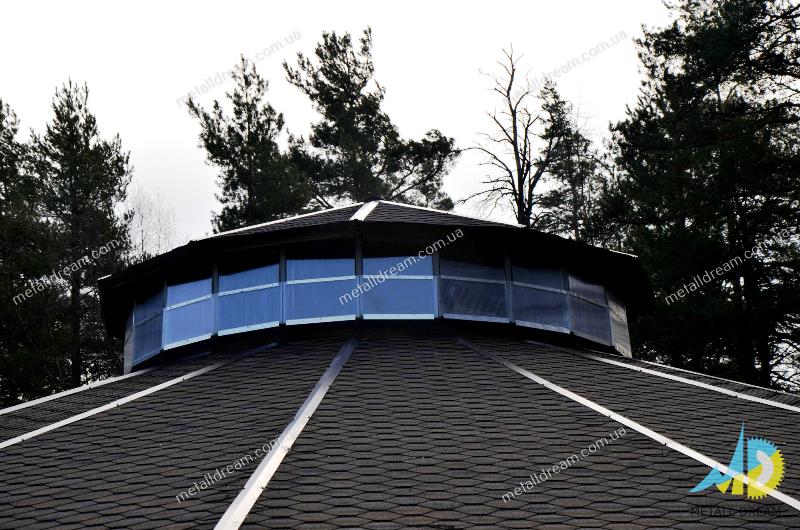

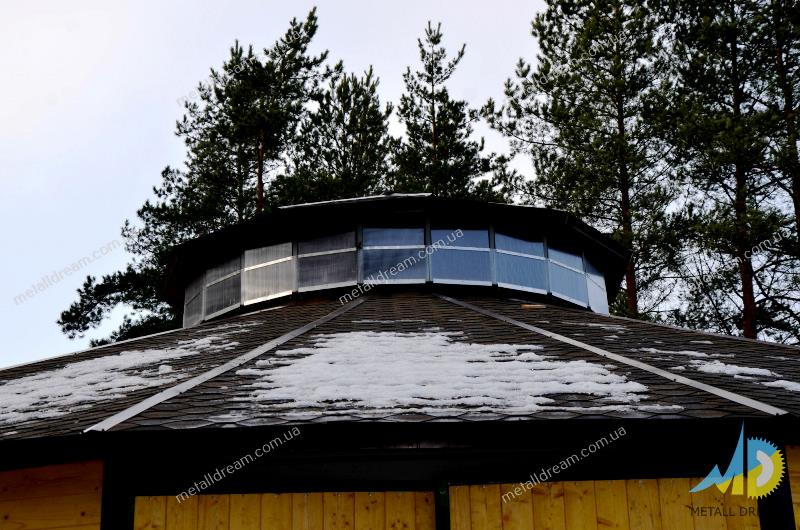

Вікна ліхтаря поворотні з канатною системою відкривання і закривання.

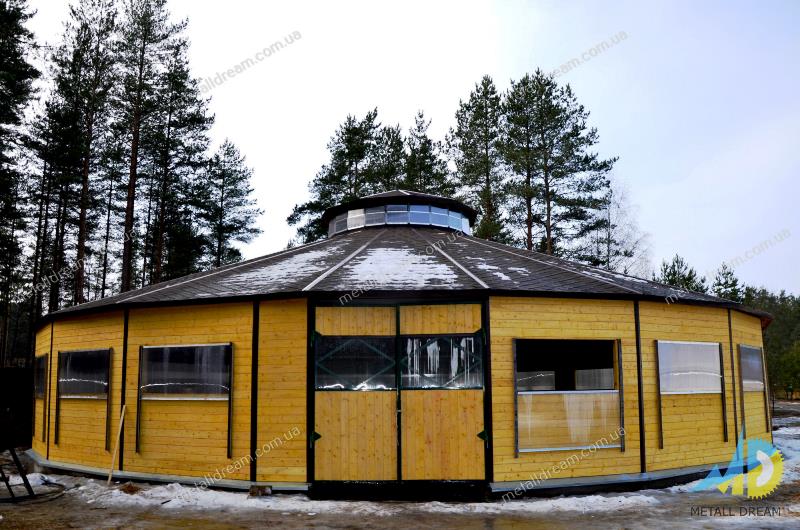

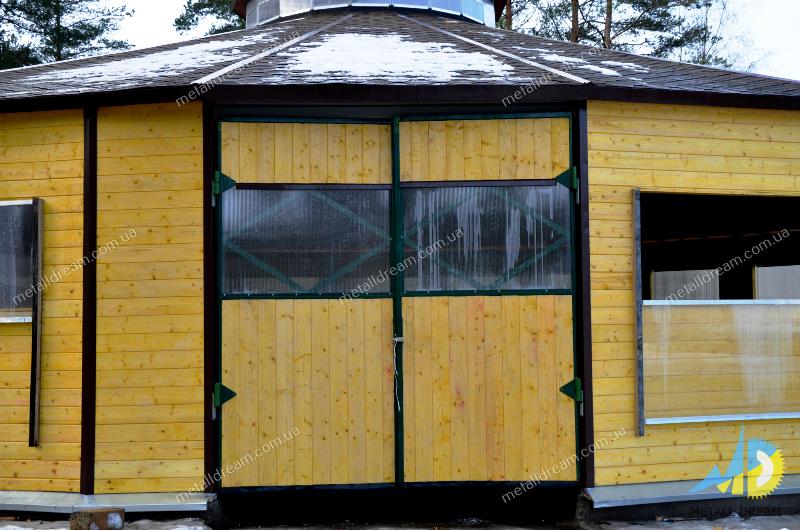

Ворота металеві розпашні двостулкові.

Захист від корозії

Металеві вироби покриті двома шарами ґрунту-емалі.
Дерев’яні вироби обрешітки покрівлі оброблені вогнезахисним складом “Тент”.
